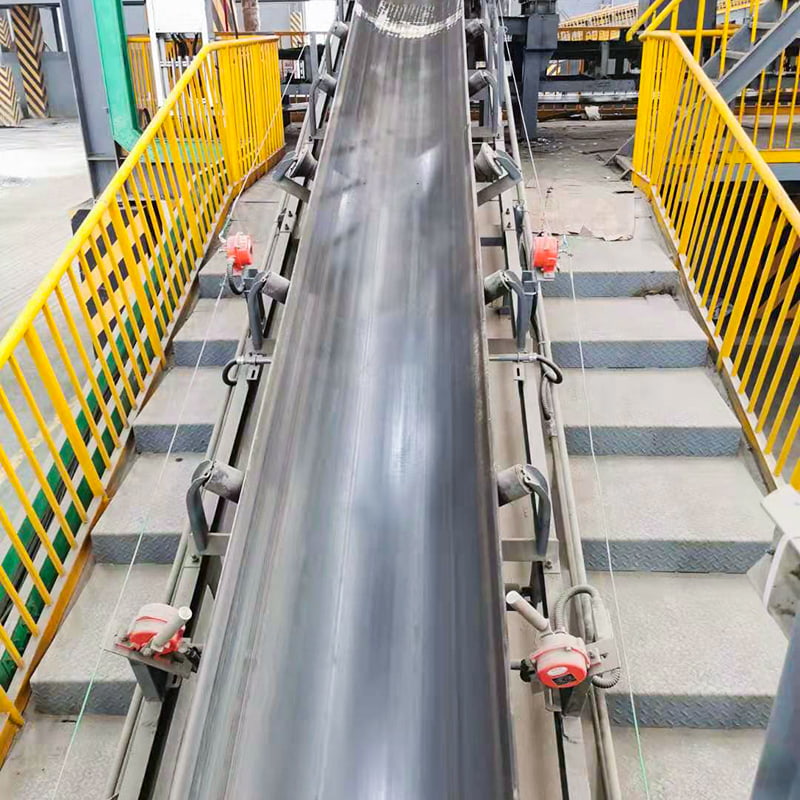

A TD bandtransportör är en standardiserad, fast trågbandstransportör designad enligt den kinesiska TD-seriens specifikation (generellt bruk) och används ofta för att transportera bulkmaterial med en densitet under 2,5 t/m³ i industrier som sträcker sig från kol och metallurgi till byggmaterial och kemikalier. 2025 National Bulk Material Conveying Census av China Heavy Machinery Industry Association (CHMIA) rapporterar att TD bandtransportör modeller står för över 52 % av alla installerade industriella bandtransportörer i hushållsanläggningar och hanterar uppskattningsvis 14 miljarder ton material årligen. Dess modulära design, bestående av standardhjulsuppsättningar, drivremskivor och en tygrem, gör att TD bandtransportör standardvalet för materialhantering i kraftverk, cementverk och kolberedningsanläggningar.

Vad är en TD-bandtransportör och hur den skiljer sig från generiska trågtransportörer

TD-bandtransportören följer en nationellt standardiserad designkod (tidigare TD75, nu uppdaterad) som definierar förhållandet mellan bandbredd, tomgångsdiameter, rullavstånd och drivkraft, vilket möjliggör utbyte av delar över tusentals installationer. Till skillnad från specialkonstruerade landtransportörer, en TD bandtransportör är sammansatt av förberäknade komponenter, vilket minskar designtiden med 60 % och minskar kostnaderna för reservdelslager med 40 % enligt en upphandlingsstudie från 2024 av China Coal Technology Group. TD-serien specificerar bandbredder från 500 mm till 1 400 mm, med standardiserade rännvinklar på 20°, 30° eller 35°, och transportörlängder vanligtvis upp till 300 m i en enda rörelse, även om flera rörelser kan kombineras. Dess enkelhet och reservdelstillgänglighet gör att TD bandtransportör det mest replikerade bulkhanteringssystemet på det kinesiska fastlandet och över bältes- och väginfrastrukturprojekt.

Strukturella kärnkomponenter i en TD-bandtransportör

TD-bandtransportören är uppbyggd kring sex standardiserade moduler: drivenheten, huvud- och bakremskivorna, tråghjulen, returhjulen, spänningsupptagningsanordningen och själva transportbandet. En tillförlitlighetsrevision 2025 av Bulk Conveying Technology Center visade att 87 % av alla TD bandtransportör Avbrottstidsincidenter kunde spåras till bara tre komponenter: tomgångslager fastnat, remskarvfel och otillräcklig spänning. Att förstå dessa komponenter är viktigt för att upprätthålla en hög drifttid bandtransportör .

• Drivenhet: Typiskt en elektrisk motor kopplad till en spiralformad kugghjulsreducerare med parallellaxel. En 37 kW drivenhet på en TD bandtransportör på 1 000 mm bredd ger en bandhastighet på 1,6 m/s och en nominell kapacitet på 400 t/h för kol.
• Genomföra tomgångshjul: Tre-vals löphjulssatser med diametrar på 89 mm, 108 mm eller 133 mm, beroende på bandbredd. Standardavståndet för mellanhjulet på bärsidan är 1,2 m, vilket begränsar bältets nedhängning till under 2 % vid nominell belastning.
• Remskivor: Drivremskivan är gummilagd med ett diamant- eller fiskbensspårmönster för att öka friktionskoefficienten till 0,35–0,40. Svansskivor är ofta krönta för att underlätta remspårning.
• Upptagningsanordning: En skruvupptagning används för kortare TD-transportörer under 60 m, medan en gravitationsupptagning rekommenderas för längre enheter. En korrekt inställd upptagning håller remspänningen mellan 1,0–1,5 kN per lager av bälteskroppen.
• Bälte: Ett tygbälte i flera lager, typiskt EP (polyester-nylon) med 3–6 lager, ger en draghållfasthet på 200–630 N/mm. Topplockets tjocklek på 3–6 mm och bottenlocket på 1,5–3 mm väljs utifrån materialets nötningsförmåga.

Parametrar för val av TD bandtransportör: Bandbredd, hastighet och kapacitet

Att välja en TD-bandtransportör innebär att bandbredden och hastigheten anpassas till det erforderliga tonnaget och materialklumpstorleken, där tabellen nedan ger standarddesignkapaciteten för en 30° rännvinkel och en materialdensitet på 1,0 t/m³. Faktisk kapacitet skalas proportionellt med bulkdensitet. 2025 CHMIA Selection Handbook anger att för varje 0,5 m/s ökning av bälteshastigheten inom det tillåtna området, en TD bandtransportör får 15–20 % genomströmning utan extra bandbredd, förutsatt att materialet inte genererar för mycket damm.

Standardvalsparametrar för TD-bandtransportörmodeller med 30° rännvinkel och materialdensitet på 1,0 t/m³ (Källa: CHMIA TD Conveyor Design Manual 2025)

TD-bandtransportörtillämpningar inom tunga kärnindustrier

TD-bandtransportören är standardlösningen för bulktransport i kolberedningsanläggningar, cementfabriker, stålverk, kraftverk och kemiska bearbetningsanläggningar, var och en med specifika krav på bandtäckning och tomgång. En 2025-sektoranalys av China Building Material Federation kartlagd TD bandtransportör installationer över branscher och fann att metallurgisektorn ensam driver i genomsnitt 18 km TD-transportörer per integrerad stålverk. Följande lista delar upp användningen per bransch.

• Kolbrytning och beredning: TD bandtransportörs med brandsäkra och antistatiska bälten flyttar råkol, medel och rent kol. Transportörlängder på 80–200 m är vanliga, med kapaciteter upp till 1 200 t/h på ett 1 200 mm band.
• Metallurgi: Sinter-, koks- och järnmalmspellets transporteras vid omgivningstemperaturer upp till 120°C, vilket kräver värmebeständiga höljen. Slaghjul vid laddningsställen absorberar stöten från 50–100 mm klumpar, vilket minskar skador på bälten med 45 % jämfört med standardhjul.
• Elproduktion: Kraftverk använder TD bandtransportörs för att länka samman kolgården, krosshuset och pannbunkrarna. En enhet på 600 MW är vanligtvis beroende av 6–10 TD transportörer, var och en med en trippervagn för att distribuera kol längs bunkerraden.
• Byggmaterial: I cementfabriker, TD bandtransportörs hantera kalksten, gips och klinker. Överdragsgummi med hög nötningsbeständighet (DIN-nötningsförlust under 120 mm³) förlänger bandets livslängd till över 5 år trots det skarpa, kantiga materialet.
• Kemikalier: Gödningsanläggningar och sodaanläggningar väljer oljeresistenta och kemikaliebeständiga bältesskydd. Bifogat TD bandtransportör gallerier med dammuppsamlingssystem begränsar exponeringen på arbetsplatsen under 2 mg/m³.
• Maskiner och gjuterier: Korta TD-transportörer flyttar gjutersand och gjutgods. Den modulära designen möjliggör ett snabbt rembyte under skiftbyten, vilket minimerar produktionsavbrott.

Jämför TD bandtransportörer med DTII och rörtransportörer

TD-bandtransportören är lättare, enklare och mer kostnadseffektiv än DTII-serien för korta till medelstora avstånd, medan rörtransportörer hanterar miljöskydd men till dubbelt så hög kapitalkostnad. En kostnads- och prestandaanalys från 2025 av Conveying Equipment Standardization Committee gav de jämförande data som visas nedan och hjälpte ingenjörer att välja rätt bandtransportör typ.

Jämförande översikt av TD-bandtransportör, DTII-transportör och rörtransportör för industriell bulkmaterialhantering

Installations- och driftsättningskrav för en TD-bandtransportör

Korrekt installation av en TD-bandtransportör kräver exakt inriktning av huvud- och bakremskivorna inom 0,5 mm per meter av transportörens längd, och utjämning av alla tomgångsramar för att förhindra bandvandring och kantskador. Kvalitetsrapporten för transportörinstallation 2024 från China Construction Machinery Academy fann att 68 % av förtida remkantfel på nya TD bandtransportörs spårades till felinriktade tomgångsfästen som skapade en sidokraft som översteg 200 N. Idrifttagningssekvensen inkluderar en tomgångskörning på 4 timmar följt av en belastad körning för att kontrollera spårningsstabilitet och motorströmdragning inom 10 % av märkt full belastning.

Underhållsschema och vanliga fellägen för TD-bandtransportörer

Genom att implementera en strukturerad underhållsplan – daglig inspektion av bandspårning, veckovisa kontroller av tomgångsrotation och kvartalsvisa skarvintegritetstester – förlänger livslängden för en TD-bandtransportör från en baslinje på 6 år till över 12 år. 2025 års anläggningsutrustnings tillförlitlighetsindex indikerar att en TD bandtransportör drift i en kolgård med korrekt underhåll uppnådde en medeltid mellan fel på 4 200 timmar, jämfört med 1 800 timmar för enheter med endast reaktivt underhåll. De vanligaste fellägena listas nedan.

• Tomgångslagerstopp: Förorenat fett orsakar 55 % av fel på tomgångshjulet. Eftersmörjning av förseglade löphjul var 2 000:e drifttimme med litiumbaserat fett minskar denna felfrekvens med 70 %.
• Felspårning av bältet: En förskjutning på bara 2 % av rembredden utanför mitten accelererar slitaget på skyddet med en faktor 3. Laserinriktning av remskivor två gånger om året håller spåravvikelsen under 10 mm.
• Skarvseparation: Vulkaniserade skarvar på ett tyg TD bandtransportör remmen behåller 85 % av den ursprungliga remstyrkan, medan mekaniska skarvar sjunker till 65 %. Årlig magnetisk flödestestning upptäcker tidiga skador på skarvsladden.

Vanliga frågor om TD bandtransportörer

Vilken är den maximala klumpstorleken en TD-bandtransportör kan hantera?

För en TD-bandtransportör är den maximala klumpstorleken begränsad till en tredjedel av bandbredden för material av blandad storlek och en femtedel för likformiga klumpar, vilket innebär att ett 1 000 mm band rymmer en maximal klump på 300 mm. Att överskrida detta förhållande orsakar bältes instabilitet vid belastningspunkten och ökar stötskadorna. TD-designstandarden inkluderar uttryckligen denna klumpstorleksregel för att skydda stommen från punktering.

Kan en TD-bandtransportör uppgraderas till en högre kapacitet?

Ja, många TD-bandtransportörer kan uppgraderas genom att öka bandhastigheten genom en VFD eller genom att byta till en djupare tråghjulsuppsättning, förutsatt att strukturramen och drivmotorn är dimensionerade för att klara den extra belastningen. En uppgraderingsfallstudie från 2024 vid en cementfabrik visade att man ökar bandhastigheten från 1,6 m/s till 2,0 m/s på en 800 mm bred TD bandtransportör höjd kapacitet från 278 t/h till 348 t/h utan att ändra bältets bredd.

Är TD-bandtransportören lämplig för lutande transport?

Standard TD-bandtransportören hanterar säkert lutningar upp till 18° för torra bulkmaterial, och upp till 20° med chevron-mönster för material som krossad sten eller kol. Utöver 20° blir materialåterrullningen betydande, och istället rekommenderas ett fickband eller sidoväggstransportör.

Den TD bandtransportör förblir arbetshästen för industriell materialhantering inom kol-, metallurgi-, kraft-, cement-, kemikalie- och maskinsektorerna på grund av dess standardiserade design, bevisade tillförlitlighet och låga totala ägandekostnad. Data från tusentals installationer bekräftar att matchning av TD-modellen till materialet och användningen, efter strikta installationstoleranser, och att utföra en disciplinerad underhållsrutin ger årtionden av oavbruten bulktransport. När anläggningens kapacitet utökas fortsätter TD-serien att tillhandahålla en skalbar och utbytbar grund för bandtransportörsystemen som håller global tung industri i rörelse.
