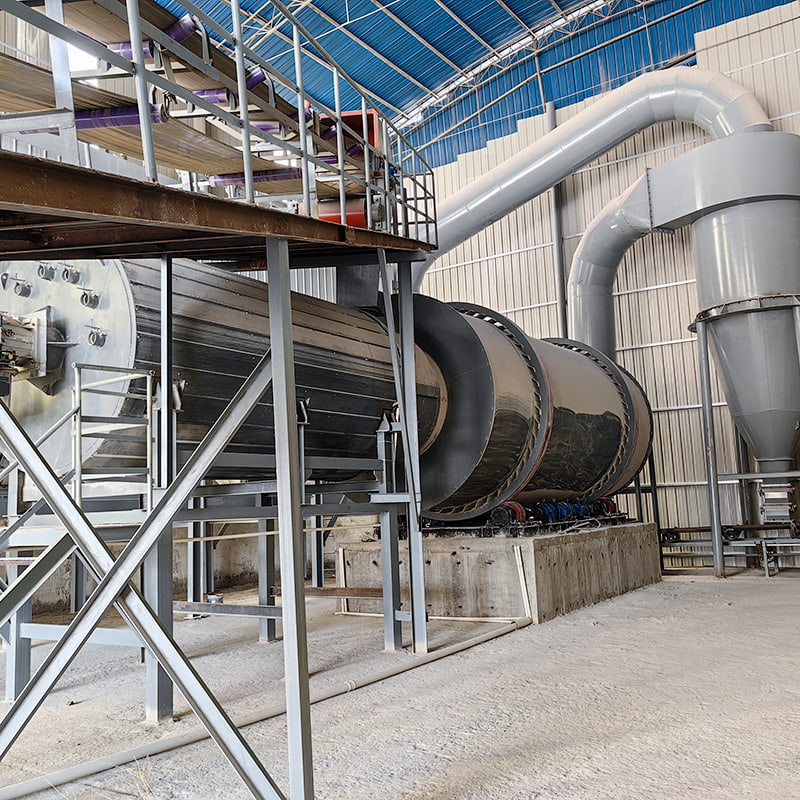

A torktumlare med tre trummor är ett avancerat, högeffektivt industritorksystem som använder en unik trecylindrig, självisolerande struktur för att drastiskt minska bränsleförbrukningen och golvytan. I en tid där energikostnaderna står för en betydande del av driftskostnaderna och hållbarhet inte är förhandlingsbar, har denna teknik övergått från en nischinnovation till en väsentlig komponent i moderna torkprocesser. Till skillnad från traditionella entrumsenheter som slösar ut enorma mängder värme till atmosfären, säkerställer designen med tre trummor att materialet aldrig vidrör en kall yta under sin resa, vilket gör det möjligt för industrier att bearbeta fasta ämnen i bulk med en termisk verkningsgrad som ofta överstiger 70 %.

Vad är egentligen en torktumlare med tre trummor?

A torktumlare med tre trummor är ett kapslat koncentriskt cylindersystem utformat för att maximera värmeväxlingen genom att tvinga varm luft genom tre separata materialbanor inom ett enda kompakt fotavtryck. Istället för ett enda massivt roterande rör består denna utrustning av tre tunnor med olika diametrar kombinerade till ett. Den varma luften och materialet strömmar genom den inre cylindern, tillbaka genom den mittersta cylindern och slutligen genom den yttre cylindern innan utsläppet. Denna multi-pass design ger effektivt torkningsprocessen tre gånger värmeöverföringslängden för en enda trumtork samtidigt som den upptar en bråkdel av den fysiska golvytan.

Den fysiska konfigurationen är beroende av en unik självisolerande egenskap . Eftersom högtemperaturgasen strömmar genom centrum och sedan omedelbart omges av de andra materialbärande cylindrarna, fångas värmen. Maskinens yttre skal förblir anmärkningsvärt sval vid beröring jämfört med traditionella torktumlare, en direkt indikator på att termisk energi absorberas av materialet snarare än strålar ut i fabriksmiljön. Denna strukturella integritet gör den särskilt lämpad för torkning av biomassa, mineraler, sand och kemiska produkter där exakt slutlig fukthalt är avgörande.

Arbetsprincipen bakom överlägsen effektivitet

Den överlägsna effektiviteten hos en torktumlare med tre trummor hänger samman med en motströms- och medströmshybridflödesmekanism som maximerar temperaturgradienten mellan den heta gasen och det våta materialet. Processen börjar med att varmluft med hög hastighet kommer in i den innersta trumman. Här införs det blötaste materialet och torkas snabbt genom direktkontakt. När materialet strömmar längs specialiserade lyftflygningar, faller det i ett gardinliknande mönster över den varma luftströmmen, vilket säkerställer en jämn torkning. Enligt termisk dynamikdata från International Journal of Energy Research, förbättrar direktkontakttorkning i sådana flerpassagekammare värmeöverföringskoefficienterna med upp till 45 % jämfört med strålningstorkning i enkelpassage.

När materialet når änden av den inre trumman, faller det tillbaka in i den mellersta cylindern. I denna fas förändras flödesdynamiken. Det delvis torkade materialet rör sig nu i motsatt riktning av den heta gasen, vilket skapar en motströmsflöde . Detta är det mest effektiva värmeväxlingssteget eftersom det torraste materialet möter den hetaste luften. Slutligen gör materialet en sista passage genom den yttre cylindern, genomgår en stabiliserings- eller kylningsfas samtidigt som det förvärmer det yttre skalet och fångar upp restvärme. Denna trippelexponeringsmetod innebär att för varje enhet värme som genereras, används en betydligt högre procentandel, med typiska avgastemperaturer som faller långt under de för modeller med en trumma.

Varför är en torktumlare med tre trummor nödvändig för moderna torkprocesser?

Torktumlaren med tre trummor är avgörande eftersom den löser de tre största smärtpunkterna vid traditionell industriell torkning: överdrivet energislöseri, massiva operativa fotavtryck och inkonsekvent utskriftskvalitet. Moderna bearbetningsanläggningar har inte råd med den termiska ineffektiviteten hos äldre system som släpper ut 30 % till 40 % av ingående värme direkt i atmosfären. Det europeiska energieffektivitetsdirektivet har tvingat industriella operatörer att söka teknik som är i linje med koldioxidneutrala mål, och systemet med tre trummor levererar exakt det genom att minska bränsleförbrukningen med nästan hälften.

Oöverträffad termisk effektivitet och bränslebesparingar

Data samlade från industriella torkningsfälttester indikerar att en vanlig roterande torktumlare med enkel trumma kämpar för att upprätthålla en termisk verkningsgrad på 35 %, med det mesta av värmen som går förlorad genom skalet. En torktumlare med tre trummor, tack vare sina självisolerande luckor, når rutinmässigt termiska verkningsgrader på 75 % till 85 %. Detta leder till påtagliga bränslebesparingar. För en produktionslinje som torkar 20 metriska ton sand per timme, kan byte till en design med tre trummor minska kolförbrukningen från 400 kg/h till cirka 240 kg/h – en minskning av bränslekostnaderna med 40 %.

Kompakt fotavtryck och sänkta civila kostnader

Utrymmet är en premie i de flesta etablerade fabriker. En torktumlare med tre trummor minskar den erforderliga utrustningslängden med ungefär 60 % till 70 % jämfört med en torktumlare med en trumman med motsvarande effekt. Till exempel kan en konventionell entrumstork som kan hantera 15 ton per timme vara 25 meter lång. En torktumlare med tre trummor som erbjuder samma genomströmning mäter endast cirka 8 till 10 meter. Denna längdminskning sänker direkt anläggningskostnaderna, förenklar installationen och minimerar fotavtrycket från den stödjande transport- och dammuppsamlingsinfrastrukturen.

Överlägsen produktkvalitet och driftsäkerhet

Eftersom materialet utsätts för en kontrollerad termisk gradient elimineras praktiskt taget den "övertorkning" och svedning som är vanlig i engångstorkar. Den yttre skaltemperaturen förblir låg - ofta under 50 grader Celsius - vilket förhindrar brännskador och minskar belastningen på anläggningens ventilationssystem. Detta gör tekniken väsentlig för värmekänsliga material som brunkol och vissa kemiska pulver, där bibehållande av granulär integritet och flyktiga innehåll är lika viktigt som att avlägsna fukt.

Enkel trumma vs. dubbla trummor vs. tre trumtorkar: En detaljerad jämförelse

Vid utvärdering av torklösningar överträffar konfigurationen med tre trummor konsekvent både enkel- och dubbeltrumsdesigner i termisk retention, rumslig ekonomi och långsiktiga driftskostnader. Medan torktumlare med en enda trumma fortfarande är vanliga på grund av deras låga initiala tillverkningskomplexitet, håller de snabbt på att bli föråldrade för torkning i medelstor till stor skala. Följande tabell bryter ner de kritiska skillnaderna för att hjälpa ingenjörer att fatta ett välgrundat beslut.

Nyckelapplikationer som driver industriell efterfrågan

Mångsidigheten hos torktumlaren med tre trummor har gjort den till standardlösningen inom gruv-, bygg-, jordbruks- och avfallshanteringssektorerna. Dess förmåga att hantera ett stort antal partikelstorlekar och initiala fukthalter utan att täppa igen är oöverträffad. Oavsett om det är ett fint pulver eller ett klibbigt granulat, förhindrar den självrengörande mekanismen i de flera trummorna uppbyggnaden som plågar entrumsenheter. Nedan är de primära industrier där denna teknik är väsentlig.

• Konstruktion och murbruk: Torkning av gul sand, flodsand och grus för torrblandningsbruk. Den slutliga fukthalten måste ofta vara under 0,5 % för att säkerställa konsekvent kemisk bindning och siktklassning.
• Gruvdrift och mineraler: Bearbetning av kvartssand, järnmalmskoncentrat och kopparslagg. De robusta invändiga svängarna kan hantera malms nötande natur utan snabb förtunning av cylinderväggarna.
• Biomassa och jordbruk: Torkning av sågspån, träflis, destillationskorn (DDGS) och alfalfa. Eftersom biomassa är mycket brandfarlig är den låga ytterskalstemperaturen avgörande för att förhindra brandrisker under kontinuerlig drift.
• Miljöskydd: Hantering av kommunalt slam och kemisk gips. Den höga termiska effektiviteten sänker energikostnadsbarriären för torkning av avfallsmaterial, vilket gör efterföljande förbränning eller deponering ekonomiskt lönsam.

Tekniska parametrar och att välja rätt modell

Att välja rätt torkmodell med tre trummor beror på att avdunstningskapaciteten (vattenavskiljningshastigheten) matchas med produktionsbehovet och matarmaterialets fysiska egenskaper. Ingenjörer måste se bortom bara genomströmningskapaciteten; vinkeln på lyftplanen, rotationshastigheten och lufthastigheten måste anpassas för att förhindra att material fastnar och överdriven dammöverföring. Typiska industrimodeller sträcker sig från kompakta enheter som avdunstar 500 kg vatten per timme till massiva strukturer som kan avdunsta 8 500 kg vatten per timme.

Bästa tillvägagångssätt för underhåll för långtidsprestanda

Förebyggande underhåll på en torktumlare med tre trummor fokuserar nästan uteslutande på integriteten hos de interna lyftflygningarna och renheten i avgassystemet. Medan designen med tre trummor minskar den termiska spänningen på det yttre skalet, hanterar innerrören bördan av nötningskraften. En strukturerad inspektionsrutin, baserad på ett specifikt antal drifttimmar snarare än bara kalenderdagar, är avgörande för att undvika oplanerade driftstopp.

Operatörer bör övervaka följande nyckelområden noggrant:

• Lyftande flygkläder: I den inre cylindern utsätts flygningarna för höga temperaturer och nötande material som kiseldioxidsand. Om flyghöjden slits ner med mer än 30 % kollapsar materialridån, vilket gör att varm luft går förbi våtmatningen och minskar effektiviteten drastiskt.
• Lufthastighetskalibrering: Den inducerade dragfläkten måste hålla ett stabilt undertryck. Fluktuationer i lufthastigheten kan orsaka materialspill från matningsänden eller för stora dammutsläpp. Branschriktmärken tyder på att en lufthastighet på 1,5 till 3 m/s i trumman är optimal för sandtorkning.
• Lagersmörjning: Stödrullarna och tryckrullarna arbetar typiskt under höga radiella belastningar vid måttliga hastigheter. Att använda ett högtemperaturlitiumkomplexfett kan förlänga lagrets livslängd med upp till 50 % jämfört med vanliga smörjmedel.
• Tätningsinspektion: Labyrinttätningarna vid matnings- och utloppsändarna måste inspekteras månadsvis. En läckande tätning slöser inte bara med het gas utan skapar också en dammig arbetsmiljö, vilket utgör en hälso- och säkerhetsrisk.

Ekonomisk och miljöpåverkan

Att använda en torkteknik med tre trummor leder direkt till ett lägre koldioxidavtryck och en snabbare avkastning på investeringen (ROI) än eftermontering av äldre system. I en livscykelkostnadsanalys utförd över fem mineralbearbetningsanläggningar visade trefatkonfigurationen en återbetalningstid på bara 12 till 18 månader baserad enbart på bränslebesparingar. När man tog hänsyn till underhållsbesparingar och ökad genomströmning visade sig den totala ägandekostnaden vara 40 % lägre under en tioårsperiod jämfört med en traditionell entrumsuppsättning. Dessutom minimerar den minskade avgasvolymen storleken och effektbehovet för sekundära dammuppsamlingssystem som påshus eller elektrostatiska filter, vilket förvärrar de initiala investeringsbesparingarna.

Vanliga frågor (FAQ)

Vilka material kan inte bearbetas i en torktumlare med tre trummor?

Torken med tre trummor är olämplig för ultraklibbiga material som inte flyter fritt eller går isär under tumlande. Även om den hanterar våt sand, kalksten och löst slam exceptionellt bra, kan material med en pastaliknande konsistens eller tungt lerinnehåll bilda "kulor" inuti den inre cylindern. Dessa materialkulor blir belagda med torra yttre skikt medan de förblir våta inuti, faller till botten och orsakar mekanisk påfrestning. För sådana material krävs ett förtorkande blandningssystem eller en matare av paddeltyp innan materialet kommer in i hålrummet med tre trummor.

Hur mycket bränsle kan en torktumlare med tre trummor spara årligen?

Baserat på en standard brunkolstorkningsoperation på 10 ton per timme, kan en tork med tre trummor spara cirka 600 till 800 ton standardkol årligen jämfört med en enfastork. Denna beräkning förutsätter kontinuerlig drift 24/7 under 300 dagar om året. Om anläggningen använder naturgas eller biomassapellets som bränsle är minskningen av energienhetskostnaden likaså proportionell. De specifika besparingarna beror på skillnaden mellan inlopps- och utloppsfuktprocenten, men en minskning av bränsleförbrukningen med 35 % är ett konservativt branschgenomsnitt.

Är installationen av en torktumlare med tre trummor komplicerad?

Installationen är faktiskt enklare än den för en enda trumtork med motsvarande längd på grund av det minskade strukturella fotavtrycket och den modulära designen. Hela tretrumsenheten levereras vanligtvis som ett förmonterat stycke eller i mycket få stora sektioner. Eftersom det kräver ett kortare grundunderlag och färre stödpirer minskar anläggningsarbetet avsevärt. Exakt inriktning mellan värmekällans ugn, torktumlarens inlopp och utloppshuven är emellertid kritisk. En lätt snedställning kommer att orsaka snabbt slitage på inloppstätningen och ojämn belastning på de yttre tapprullarna.

Vad är den förväntade livslängden för innercylindrarna?

Med rätt materialval har de inre cylindrarna i en tork med tre trummor en livslängd som sträcker sig från 5 till 8 år, även under nötande förhållanden. Tillverkare använder vanligtvis värmebeständiga stålplåtar av pannkvalitet (som Q245R) med en tjocklek på 12 mm till 16 mm för den inre cylindern. För extremt nötande material som järnmalmskoncentrat, är slitstarka stålfoder installerade inuti den inre cylindern för att absorbera den direkta stöten. Dessa offerfoder är en mindre årlig underhållskostnad men kan förlänga cylinderhöljets strukturella livslängd med ett decennium.

Slutsats

Övergången till högeffektiv termisk bearbetning är inte en trend utan en nödvändighet, driven av stigande bränslepriser och strikta miljöbestämmelser. Den torktumlare med tre trummor sitter i kopplingen mellan drifteffektivitet och mekanisk tillförlitlighet, och erbjuder en transformativ lösning för industrier som är beroende av torkning av fast bulk. Genom att radikalt minska värmeförlusten genom sin självisolerande struktur och komprimera en massiv värmeväxlingsyta till ett drastiskt mindre fotavtryck, ger denna teknik en tydlig väg för att sänka både kapitalutgifter och driftskostnader, vilket säkerställer sin plats som en viktig tillgång i moderna torkprocesser.
