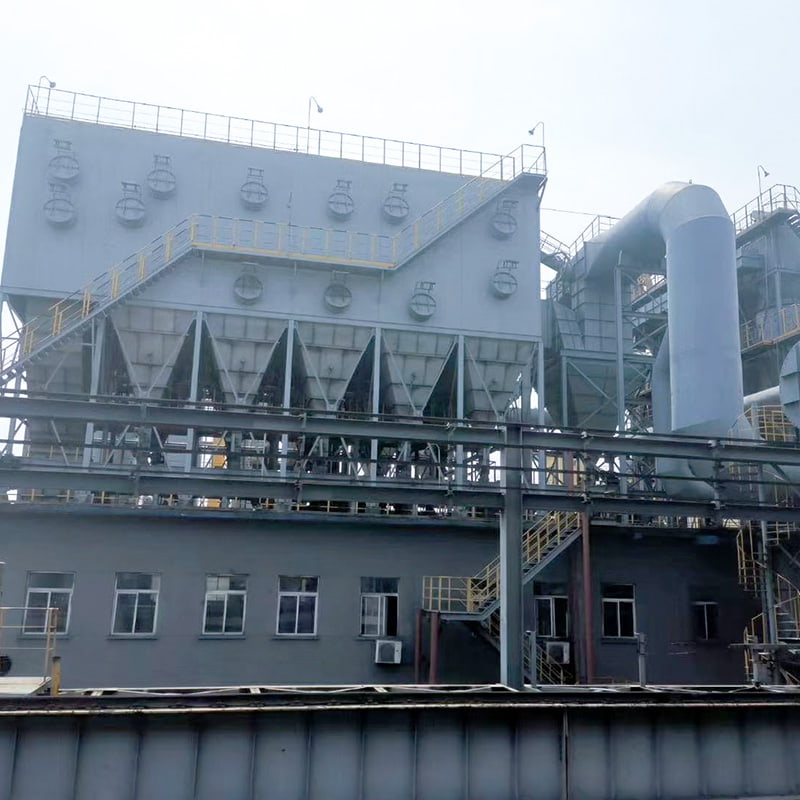

Kolkvarn Explosionssäker påse dammsamlare

TQM(M)-serien kolkvarn pås-typ Explosionssäker dammsamlare funktioner
● Unik explosionssäker enhet eliminerar helt den potentiella risken för explosioner orsakade av dammborttagningsmedia;
● Offline dammrengöring eliminerar sekundär dammbildning och ger utmärkta rengöringsresultat;
● Självlåsande filterpåsförsegling säkerställer utmärkt tätning och hög dammavlägsnande effektivitet;
● Luftboxliknande struktur minimerar motståndet och underlättar inspektion och byte av filterpåsar;
● Helautomatisk kontroll för enkel drift och hög tillförlitlighet.

Struktur och arbetsprincip för TQMM Coal Mill Explosionssäker Damm Collector

TQMM-seriens luftbox-pulspåse explosionssäker dammuppsamlare består huvudsakligen av en basstålkonstruktion, askbehållare, övre hölje, hölje, luftintag och utlopp, filterpåsar, rengöringsanordning och elektrisk kontroll. Beroende på den faktiska situationen kan askborttagningsanordningar såsom en silovibrator installeras på behållarens yttervägg, en stjärnformad askutloppsventil eller en skruvtransportör kan installeras vid behållarens utlopp.
1. Filtreringsprincip
Dammfylld luft kommer in i luftintaget och passerar genom behållaren. Stora dammpartiklar separeras av tröghet och gravitation och faller direkt ner i botten av behållaren. Efter att ha passerat genom behållaren kommer den dammbelastade luften in i filterpåsens filtreringsområde i mittenhuset. Luften passerar genom filterpåsarna och fångar damm på deras yttre ytor. Den renade luften kommer in i det övre huset genom påsens öppning och släpps ut genom luftutloppet.
2. Rengöringsprincip
När filtreringstiden ökar ackumuleras dammskiktet på filterpåsarna, vilket ökar motståndet hos dammborttagningsutrustningen. När motståndet når det inställda värdet börjar rengöringsanordningen rengöringen. Först stängs lyftventilen i en kammare, vilket stänger av det filtrerade luftflödet. Sedan öppnas magnetventilen, vilket tillåter tryckluft att snabbt expandera i den övre kammaren och strömma in i filterpåsarna, vilket får dem att expandera, deformeras och vibrera. Det omvända luftflödet sveper sedan bort damm som fäster på påsarnas yttre ytor, tar bort dem och låter dem falla ner i askbehållaren. När rengöringen är klar stänger magnetventilen, lyftventilen öppnas och kammaren återupptar filtreringen. Varje kammare rengörs sekventiellt, med en rengöringscykel som består av den första rengöringen av en kammare och nästa.
3. Dammuppsamling
Damm som fångas upp av filtrering och rengöring faller ner i askbehållaren och töms sedan ut från behållarens utlopp.
4. Arbetsprincipen för den explosionssäkra enheten
Den primära föroreningen i fabrikens avgaser är finkornigt kol. När den utsätts för gnistor eller när temperaturen stiger till flampunkten för kol-luftblandningen kan gasen explodera. Under normala omständigheter stängs den explosionssäkra ventilen av viktens kraft och spakprincipen pressar ventilplattan mot ventilramen med en viss kraft, vilket säkerställer en bra luftsluss under normal drift. När en BAO-explosion inträffar, stiger lufttrycket i dammsamlaren kraftigt, vilket gör att ventilplattan utövar en utåtriktad kraft. När denna dragkraft övervinner vikten, öppnas ventilen, vilket gör att BAO-gasen kan tömmas från kammaren, vilket skyddar dammsamlaren, omgivande anläggningar och personal.

Funktioner hos TQMM Coal Mill Explosionssäker Damm Collector

1. Lämplig för högkoncentrerad dammborttagning. Den maximala inloppskoncentrationen kan nå 1000g/Nm³, vilket eliminerar behovet av ytterligare dammuppsamlarutrustning såsom en cyklondammuppsamlare. Den kan användas direkt som en slutlig dammborttagningsanordning.

2. Offline-rengöringstekniken använder kammar-backflush-pulsrengöring, vilket eliminerar det sekundära dammåterinfångning och "återadsorption"-fenomen som är förknippade med onlinerengöring samtidigt som utrustningens normala och kontinuerliga drift bibehålls. Detta förbättrar rengöringseffektiviteten och förlänger filterpåsarnas livslängd.

3. En självlåsande filterpåsförsegling förbättrar tätningen mellan utrustningen och filterpåsarna, vilket förbättrar dammavlägsnandet.

4. Utrustningen använder en luftboxstruktur, vilket minimerar lokalt slitage och eliminerar besväret med att inspektera och byta ut filterpåsar.

5. Den elektromagnetiska pulsventilen använder en dubbelmembranstruktur, som erbjuder känslig kontroll, hög effektivitet och lång livslängd.

6. Kolkvarnen explosionssäkra påsfiltrets unika explosionssäkra anordning eliminerar effektivt säkerhetsrisker i samband med explosioner i dammavlägsningsmediet.
