Hög temperatur Pulse Jet Bag dammsamlare

Struktur och arbetsprincip

1. Pulspåsens stoftuppsamlarstruktur Utrustningen består huvudsakligen av följande delar:

(1) Box: inklusive påskammare, fördammuppsamlingskammare, ren luftkammare, porös platta, dammpåse, filterpåsram. Boxen är designad för att klara ett tryck på 9000Pa.

(2) Insprutningssystem: huvudluftrör, insprutningsrör, pulsventil, styrenhet.

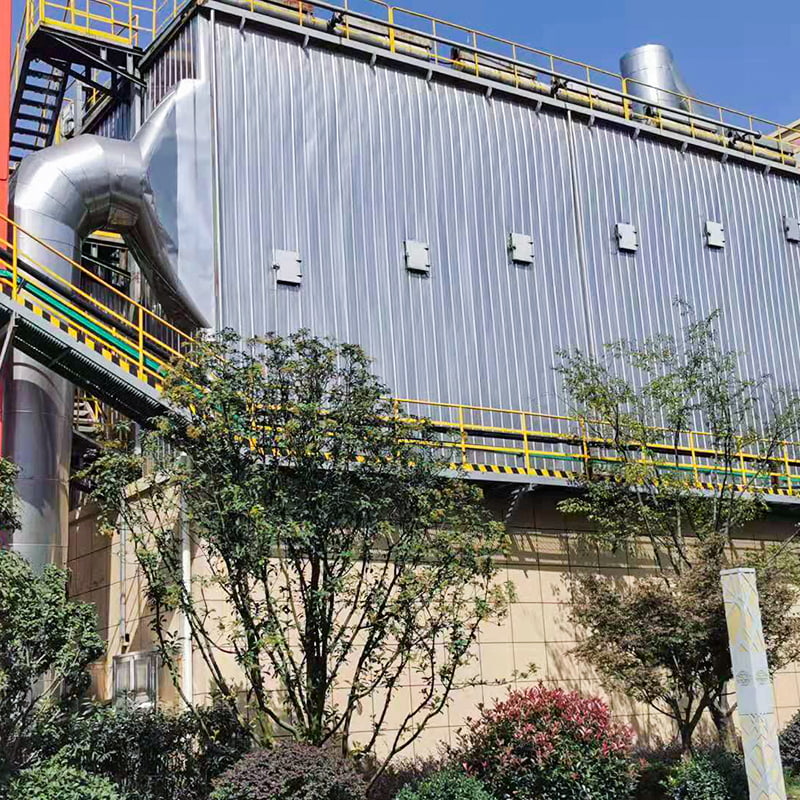

(3) Det finns två typer av askbehållare och askutmatningsdel: en är att askbehållaren är direkt ansluten till askutloppsventilen och den andra är att askbehållaren är ansluten till askutloppsventilen genom en transportanordning (som en skruvtransportör). Pulspåsens stoftuppsamlarkropp är designad med en helstålstruktur, och plattan är kallstämplad för att öka styrkan och förbättra utrustningens kvalitet. Detta pulspåsfilter hanterar inte bara omgivande temperaturgaser, utan dess struktur är också lämplig för hantering av högtemperaturgaser. Om isolering krävs kan det yttre skalet isoleras med ett dubbelt lager LBY lättviktsstenullskiva. Det yttre skalet är skyddat med 0,5 mm tjock galvaniserad plåt och installeras med en ny utdragbar nitprocess. Olika filtermedia och filtreringsluftens hastighet väljs baserat på driftsmiljön.

2. Arbetsprincip
Dammladdad gas kommer in i dammuppsamlarens förstorade behållare för förinsamling. Det fördelas sedan mellan filterpåsarna via styrplattor, där damm hålls kvar på påsarnas yttre ytor. För att minimera utrustningens motstånd (>1200Pa) pulseras högtrycksgas genom en magnetventil. Tryckluft (0,5-0,7 MPa) sprutas ut från blåsrörets perforeringar (kallad primärluft) genom ett venturirör. Denna induktionskanal inducerar omgivande luft (kallad sekundärluft) flera gånger den primära luftvolymen in i dammpåsen, där den expanderar snabbt och, tillsammans med det omvända luftflödet, skakar av damm, vilket uppnår den önskade rengöringseffekten. Med hjälp av en mikrodator automatisk kontrollenhet justeras rengöringscykeln och pulssprutningstiden efter dammet, så att dammuppsamlaren kan arbeta inom det specificerade området.

3. Urvalsparametrar och urvalsprinciper

(1) De viktigaste tekniska parametrarna för att välja en pulspåse dammsamlare är luftvolym, gastemperatur, dammkoncentration och fuktighet. Enligt processdesignens luftvolym, gastemperatur, dammkoncentration är det maximala värdet något mindre än värdet i den tekniska prestandatabellen. Motsvarande modell för pulspåsdammuppsamlare är den erforderliga modellen för pulsdammuppsamlare. Den dammfilterpåse som används bestäms utifrån inloppskoncentration, gastemperatur och fuktighetsinnehåll.

(2) Gasförbrukningen i tabellen är fallet med centraliserad lufttillförsel i anläggning I. Om en luftmaskin används ensam bör den faktiska gasförbrukningen ökas till 1,5 gånger värdet i tabellen.

(3) I kolumnen för förbrukning av tryckluft är den angivna förbrukningen gasförbrukningen för utrustningen av denna modell.
